Resistencia de las secciones metálicas según CTE DB SE-A

El Código Técnico de la Edificación, en su Documento Básico Seguridad Estructural Acero (CTE DB SE-A), inspirado en el Eurocódigo 3 (EC 3), define la resistencia de las secciones en función de las resistencias elásticas o plásticas de las mismas. A estos valores se hace continua referencia en las múltiples comprobaciones indicadas en el DB SE-A.

A fin de evitar los repetitivos cálculos de las resistencias elásticas y plásticas de las secciones, se exponen las diferentes tablas con dichos valores para los perfiles metálicos y aceros más comúnmente empleados en la construcción.

Los criterios empleados para obtener los valores se indican a continuación:

Materiales:




El CTE DB SE-A introduce además otro cambio a tener en cuenta con respecto de la normativa anterior. La referencia a los ejes de los perfiles ha sido modificada, tomando como referencia la indicada en el EC 3, que es la habitual en otros países europeos de nuestro entorno.

En la siguiente figura se muestra el sistema de coordenadas con sus solicitaciones según el CTE.


EL criterio seguido se puede entender fácilmente con la “regla de la mano derecha”. La ilustración siguiente muestra las direcciones positivas de los ejes y la rotación de acuerdo con la regla de la mano derecha.


El dedo pulgar de la mano derecha nos marca el eje x longitudinal positivo del perfil, mientras que los dedos índice y corazón nos indican la dirección y sentido de los ejes y y z respectivamente.

Para conocer el sentido positivo del giro en torno a un eje, sea el dedo pulgar de la mano derecha el que nos indique el sentido del eje, los otros cuatro dedos de la mano con el puño cerrado nos indican el sentido del giro positivo en torno a ese eje.

Resistencia normal en x, acero S 235



Resistencia a cortante en y, acero S 235


Resistencia a cortante en z, acero S 235

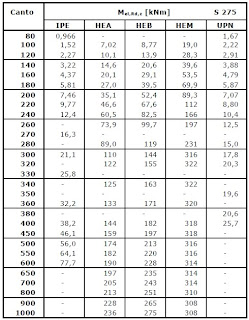

Resistencia a flexión en y, acero S 235



Resistencia a flexión en z, acero S 235




Resistencia normal en x, acero S 275



Resistencia a cortante en y, acero S 275


Resistencia a cortante en z, acero S 275


Resistencia a flexión en y, acero S 275



Resistencia a flexión en z, acero S 275



Resistencia normal en x, acero S 355


Resistencia a cortante en y, acero S 355


Resistencia a cortante en z, acero S 355


Resistencia a flexión en y, acero S 355



Resistencia a flexión en z, acero S 355



Este artículo se puede encontrar en formato pdf bajo el siguiente enlace.
